■文/左維誠

　　安徽省有多個大型汽車生產企業，如江淮和奇瑞都已上市，帶動省內眾多機械制造企業發展，各主機廠對配套廠采取各種方式進行驗貨檢驗，為保證通過主機廠的驗貨檢驗，各配套廠也認真執行原材料的進廠驗貨檢驗，當出現原材料質量爭議時，雙方采用委托第三方公正檢驗機構進行檢驗的方式。

　　我院受理了這樣的樣品，樣品為汽車大梁用熱軋鋼板，鋼材牌號510L，是兩件同一形狀的沖壓件，取自同一塊鋼板，鋼板規格是寬度800mm，厚度3mm，執行標準為GB/T3273-2005《汽車大梁用熱軋鋼板》。汽車配套廠采用此種規格的大梁鋼板，在下料中發現部分鋼板工件加工特性不一致，配套廠與供貨方進行了力學性能的檢驗，檢驗結果是符合標準的，但試驗數據有差別，總是不一致，因此找到質檢院，希望查出加工特性不一致的原因，確認需要退貨還是改進加工工藝。

　　對此，我們根據力學性能不一致的特點，分析認為：可能是由于試驗采用的試樣制備方法有問題，造成檢驗結果不一致，因此按標準規定，制定了相應的檢驗方法，并根據試驗結果準確分析問題出在什么地方，生產企業及配套廠均對我們的檢驗分析結果表示滿意，以此試驗結果作為下一步處理的依據。

　　本次檢驗分析實際上是對鋼材軋制產生的各向異性的驗證，我們知道物理性質可以在不同的方向進行測量。如果各個方向的測量結果是相同的,說明其物理性質與取向無關，就稱為各向同性。如果物理性質和取向密切相關，不同取向的測量結果迥異，就稱為各向異性。造成這種差別的內在因素是材料結構的對稱性。在氣體、液體或非晶態固體中，原子排列是混亂的，因而就各個方向而言，統計結果是等同的，所以其物理性質必然是各向同性的。鋼鐵材料通常屬于晶體材料，晶體本身存在著各向異性。因?yàn)榫w中原子具有規則排列，結構上等同的方向只限于晶體對稱性所決定的某些特定方向。所以一般而言，物理性質是各向異性的，特別是小帶寬鋼帶的軋制過程，會導致產生比較明顯的各向異性。

　　從我們檢驗分析的過程來看，這是一個典型的檢驗實例，能讓我們從樣品的制樣到檢驗分析，在整個過程中結合標準規定，從所涉及到的各方面深入學習和研究，提高我們的檢驗?zāi)芰?。下面詳?xì)說明一下我們的整個檢驗分析過程：

　　疑點分析和試驗方案

　　1．確定試樣的取樣位置

　　GB/T3273-2005標準中8.1條規定：當鋼板和鋼帶的寬度小于600mm時，試樣應沿軋制方向截取，當鋼板和鋼帶寬度等于或大于600mm時，試樣應沿垂直于軋制方向截取。

　　熱軋鋼板在軋制過程中會產生各向異性，在軋制方向上和垂直于軋制方向上的力學性能是不一致的，為在兩種方式上都能滿足材料工藝性能，所采取的下料方式也是不一致的。當寬度小于600mm時，工藝要求一般是沿著軋制方向下料，而在寬度大于600mm時，實際生產中可能出現在垂直于軋制方向下料的現象。因此，標準中對取樣位置有明確規定，規定應垂直于軋制方向制取試樣，是為了取得大寬度熱軋鋼板在下料不利方向上的力學性能，作為這種大寬度熱軋鋼板的最低技術參數，滿足生產中采用垂直于軋制方向的下料需求。

　　另外，由于配套廠提供的兩塊熱軋鋼板是已經從整塊鋼板上沖剪成形的樣品，雖已確認是在相同軋制方向下料的，但所提供的力學性能數據并不一致，我們認為存在兩塊樣品不是同一軋制方向的可能性，因此需要在每塊樣品上制取兩件試樣，一件沿著軋制方向取樣，一件沿著垂直于軋制方向上取樣。

　　2．采用金相分析方式確定鋼板的軋制方向

　　由于鋼板的各向異性在不同生產工藝的影響下，可能表現的不是很明顯，力學性能的試驗結果有可能非常接近，給我們判斷鋼板的實際軋制方向造成困難，因此，根據GB/T3273-2005標準中引用的GB/13299-1991《鋼的顯微組織評定辦法》，對樣品的帶狀組織進行檢驗，用帶狀組織的方向確定鋼板的軋制方向。

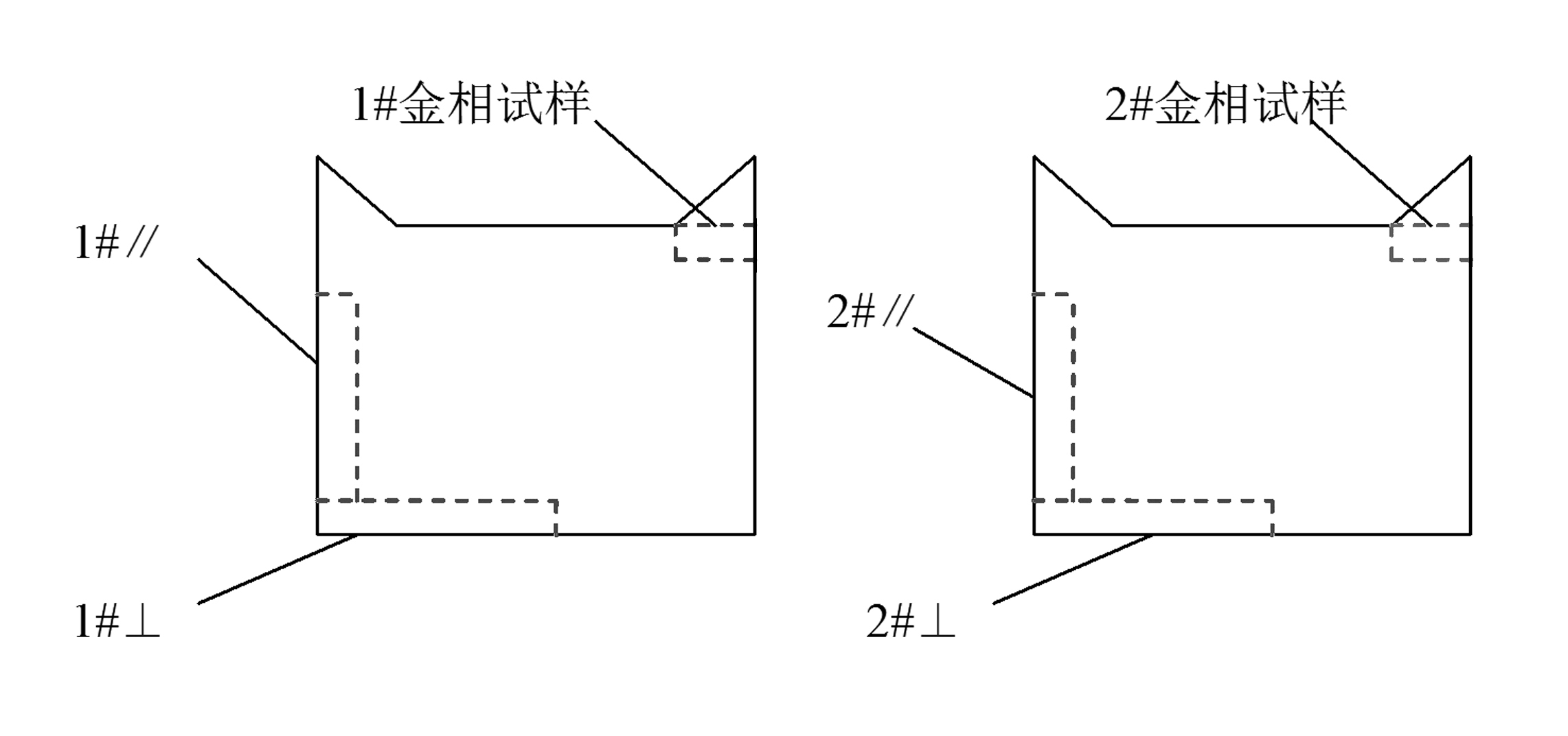

　　結合以上兩種思路，我們確定取樣方式如圖1：

　　1．1#∥和2#∥試樣是沿平行于配套廠標定的鋼板軋制方向取樣，1#⊥和2#⊥是沿垂直于配套廠標定的鋼板軋制方向取樣（以“∥”標記平行樣，以“⊥”標記垂直樣）。

　　2．制取的試樣一共6件，其中包括兩件沿軋制方向制取的試樣、兩件沿垂直于鋼板軋制方向制取的試樣，另外還在兩件樣品上各制取了一件金相試樣。

　　試驗結果

　　1．根據GB/T228.1-2010《金屬材料 拉伸試驗第1部分：室溫試驗方法》標準，采用微機控制電子萬能試驗機（WDW-300）進行檢驗，得出力學性能試驗結果見表1：

　　2．帶狀組織檢驗結果

　　按圖1所示金相試樣位置取20mm×10mm樣塊。樣塊長邊截?cái)嗝鏄?biāo)記為L，短邊截?cái)嗝鏄?biāo)記為W。按照GB/T13299《鋼的顯微組織評定方法》，采用金相顯微鏡（Axiovert40 MAT）進行檢驗，得出帶狀組織圖譜如下：

　　數據分析
　　1．由表1所示力學性能，根據數據的區別進行分析：

　?、艓挻笥?00mm的汽車大梁用熱軋鋼板，其各向異性特征應不明顯，但試驗表明，本次試驗的同一試樣在不同方向上存在較大差異，可見該材料本身存在比較明顯的各向異性。

　　⑵1#試樣與2#試樣在同一方向上所取樣塊在力學性能上差異較大，反而1#∥試樣與2#⊥試樣情況更接近，1#⊥試樣與2#∥試樣情況更接近，據此推測兩塊樣品下料時可能不是同一個加工方向。

　　2．根據金相圖譜進行分析
　?、庞蓤DL1#、W1#可知，1#試樣沿長邊方向的組織變形不明顯，而沿短邊方向可以明顯地觀察到晶體被拉長并呈現出方向性。故而推測1#試樣沿短邊方向?yàn)檐堉品较颉?br />
　?、朴蓤DL2#、W2#可知，2#試樣沿短邊方向的組織變形不明顯，而沿長邊方向可以明顯地觀察到晶體被拉長并呈現出方向性。故而推測2#試樣沿長邊方向?yàn)檐堉品较颉?br />
　　綜合判定

　　綜上所述，我們認為所檢樣品首先存在比較明顯的各向異性，另外1#試樣與2#試樣在下料時取樣方向不同，導致試驗所得多個力學性能試驗數據不一致。

　　因此針對本次檢驗，提出兩點意見供送檢雙方參考：

　　1．所送樣品存在比較明顯的各向異性，與GB/T3273-2005《汽車大梁用熱軋鋼板》比照，相對于帶寬大于600mm以上的鋼板力學性能，其加工特性略有不足，鋼板生產企業應查找原因進行相應調整。

　　根據對標準規定的理解，由于小尺寸帶寬鋼板的各向異性不可避免，因此力學性能試樣采取平行于軋制方向，并以此定義該鋼板力學性能，限定加工方向應為軋制方向。而對于大尺寸帶寬鋼板，則認為其各向異性不明顯，可以采取垂直于軋制方向制取試樣的方法，不對大尺寸帶寬鋼板限定加工方向。

　　2．汽車配套廠采用汽車大梁用熱軋鋼板作為原料，在設計下料環節忽視了鋼板本身的各項異性特征。

　　由于汽車大梁用熱軋鋼板本身存在各向異性，且由于鋼板帶寬的不同，其表現程度也不相同，因此汽車配套廠在采用大梁鋼下料時，應密切注意軋制方向，不能因考慮到減少廢料成本，而完全忽視汽車大梁用熱軋鋼板本身存在的各向異性。未按標準規定的軋制方向下料，會影響到工件的加工特性，特別是一些需要定向受力的工件。

　?。ㄗ髡邌挝唬喊不帐‘a(chǎn)品質量監督檢驗研究院）
