某隧道區間排水量驚人，日排水量達到數百立方！

經中科建通檢測團隊現場踏勘發現，該區間側墻及拱頂無明顯滲漏水點。結合現場踏勘情況及工程經驗綜合研判，滲漏水主要來自于道床隱蔽病害滲漏水點。

圖1：鋼彈簧減振道床段斷面

本區間涉及普通整體道床、鋼彈簧減振道床兩種道床形式。以區間泵房處為界，一側為普通整體道床，另一側為鋼彈減振簧道床?，F(xiàn)場初步判斷兩種道床均存在隱蔽滲漏點，鋼彈簧減振道床段滲漏情況更嚴重。

圖2：鋼彈簧道床排水出口處

如何突破鋼彈簧減振道床檢測難點——如排水溝為暗溝，無法直接確定排水量分析滲漏點位置；鋼彈簧道床設置3cm間隙，存在各種物探波無法穿透有效檢測等問題，不僅是中科建通面臨的難題，也是行業大多數技術人員遭遇的困境——當前行業內尚無成熟有效的鋼彈簧減振道床滲漏水檢測方案。

中科建通積極發揮專家及博士的科研能力、專業技術和豐富經驗等綜合優勢，結合鋼彈簧道床的特點及檢測難點，創新出鋼彈簧減振道床隱蔽滲漏水組合探測技術，通過分區排查、分段水量測算、高頻地質雷達與專用視頻成像系統組合探測等“組合拳”，由局部定位到精準定位，精確探測到滲漏水點，為精準治理滲漏水病害指明了方向。

1、分區排查

圖3：鋼彈簧減振道床檢測現場

經過現場踏勘和查閱圖紙，判讀道床仰拱主要滲漏處為變形縫、施工縫，仰拱結構缺陷、大面積裂縫病害導致如此巨大滲漏水量的概率極低。

因此，在現場踏勘時，檢測人員記錄每個變形縫、施工縫的里程，為每個可疑病害位置打上標記，記錄排水溝水量情況，以便后期確定病害里程位置和范圍。

2、水量測算確定疑似滲漏區段

僅憑經驗排查并不能確定滲漏水位置，還需要分區段進行水量測算，進一步縮小滲漏水點檢測范圍。

圖4：普通道床截水試驗

在普通道床段，檢測人員分段分區觀測道床伸縮縫滲漏情況，并在每個伸縮縫處的上游使用快干水泥截?cái)嗨?，觀測縮縫處是否滲漏。如果發生滲漏，則證明此范圍上游一定范圍內存在隱蔽的道床滲漏點。

圖5：鋼彈簧減振道床測量水深

在鋼彈簧減振道床段，檢測人員在觀察孔處用直尺測量積水深度，并使用流速計測量流速。根據排水溝寬度，計算出該處的截面日排水量，同時緊密監測每個觀察孔的流量變化。若發現某處觀察孔水流明顯增大，則判定其相鄰兩個觀察孔范圍內，大概率存在隱蔽滲漏點。

圖6：流速計測量流速

通過分區排查和水量測算，初步確定本區間主要滲漏水來自于下行區間的鋼彈簧減振道床段，減振道床段日排水量占整個區間日排水量的70%，而且初步定位到鋼彈簧減振道床局部滲漏水段。

3、組合探測精準確定滲漏水點

根據前述檢測結果，在疑似滲漏水段，使用高頻地質雷達和專用視頻成像系統組合探測確定滲漏水點。

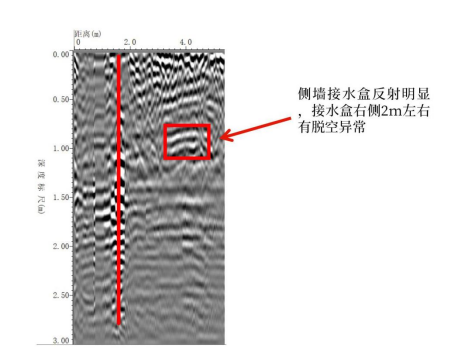

圖7：地質雷達檢測結果

先利用高頻地質雷達對疑似滲漏水段進行隱蔽滲漏水點探測，重點探測該段的仰拱變形縫、施工縫位置，并采用網格探測技術進行細化掃描。然后，對高頻地質雷達數據進行處理，初步確定三條變形縫為富水區，是潛在的滲漏水點位。

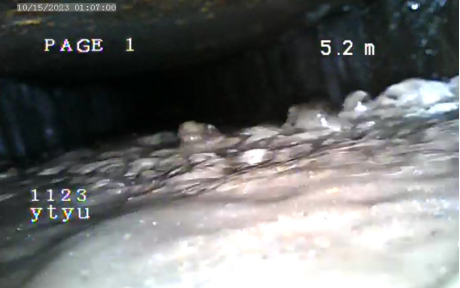

圖8：專用視頻成像系統

為了驗證物探結果，利用專用視頻成像系統對潛在的滲漏水點位進行驗證探測，最終確認了鋼彈簧道床下的隱蔽病害的滲漏水類型和滲漏水等級。

通過上述三個步驟能精準探測滲漏水點，為后續精準注漿治理創造良好條件，避免了因?yàn)槊つ孔{而造成人工與材料的極大浪費，實現節能降耗、降本增效和快速治理等綜合效益。

圖9：中科建通專業檢測發展情況

確定具體滲漏點位置、類型及病害等級是滲漏水系統治理的第一步，如何實現鋼彈簧道床滲漏水精準注漿，以及盡量減少注漿對鋼彈簧減振效果的影響，又成為技術團隊的研究新方向……
